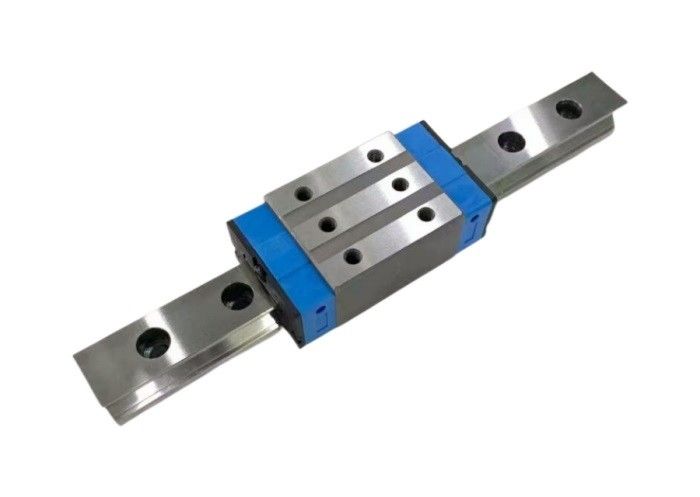

Type de charge lourde glisseur linéaire de guide pour le mouvement sans heurt et l'alignement parfait

Avantages de voie de guidage linéaire d'Arta :

exactitude de positionnement à hauteur, répétabilité élevée

La voie de guidage linéaire d'ARTA est une conception de mouvement de roulement avec un bas coefficient de frottement, et la différence entre le frottement dynamique et statique est très petite. Par conséquent, le bâton-glissement ne se produira pas quand l'alimentation submicronique fait.

- Basse résistance de friction, haute précision maintenue pour la longue période

La résistance de friction d'une voie de guidage linéaire est seulement 1/20th à la 1/40th de cela d'un guide de glissière. Avec une voie de guidage linéaire, une lubrification bonne peut être facilement réalisée en fournissant la graisse par le mamelon de graisse sur le chariot ou en utilisant un système de pompage centralisé d'huile, ainsi la résistance de friction est diminuée et l'exactitude pourrait être maintenue pour la longue période.

rigidité à hauteur avec la conception à quatre voies de charge

La conception optima de la mécanique géométrique fait la voie de guidage linéaire pour soutenir la charge dans chacun des quatre directions, radial radial et renversé, et deux directions latérales. En outre, la rigidité de la voie de guidage linéaire a pu être facilement réalisée en préchargeant le chariot et en ajoutant le nombre de chariots.

- Approprié à l'opération à grande vitesse

En raison de la caractéristique de la basse résistance de friction, la force d'entraînement exigée est beaucoup inférieure que dans d'autres systèmes, ainsi la puissance est petite. D'ailleurs, l'efect de montée de la température est petit même sous l'opération à grande vitesse.

- Installation facile avec l'interchangeabilité

Comparé à la haut-compétence exigée ferraillant le processus du guide de glissière conventionnel, la voie de guidage linéaire peut haute précision d'ofer même si la surface de montage est usinée par le fraisage ou le meulage. D'ailleurs l'interchangeabilité de la voie de guidage linéaire donne une commodité pour l'installation et le futur entretien.

Type de charge lourde

1. 2. 3.

Application :

- Centre d'usinage
- Tour d'OR
- XYZ diminue de la coupe lourde
- Machines-outils
- Axe de alimentation principal de meulage des machines de meulage
- Fraiseuse
- Axe de Z d'aléseuse et de machines-outils

Facteur de sécurité statique (f s)

En raison de l'impact et de la vibration tandis que la voie de guidage au repos ou se déplaçant, ou l'inertie du début et de l'arrêt, la voie de guidage linéaire peut rencontrer avec une force externe inattendue. Par conséquent, le facteur de sécurité devrait être pris en compte pour des efects de telles charges de fonctionnement. Le facteur de sécurité statique (f s) est un rapport de l'estimation de base de charge statique (C 0) à la charge de travail calculée. Le facteur de sécurité statique pour différents genres d'application est montré comme Tableau.
