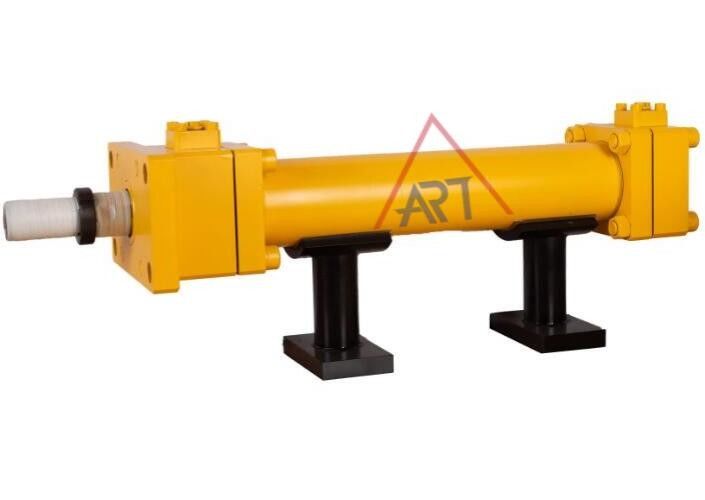

Quatre le ² le plus élevé de la pression d'utilisation de cylindre de Rod Design Versatility Engineering Hydraulic 160 Kgf/Cm

Caractéristique
1). Conformité aux caractéristiques ISO-6020/2.
2). La pression d'utilisation la plus élevée est ² de 160 kgf/cm
3). conception de Quatre-tige, polyvalence. Entretien facile, contrôle strict d'exactitude d'usinage et basse vie de frottement et élevée.
4). Les dimensions externes sont compatibles avec des produits du HMI de la société de Parker dedans aux Etats-Unis.
5). Variété de types d'installation pour que les clients choisissent.
6). Peut être employé en machinant l'équipement, tel que l'acier, la métallurgie, les bateaux et d'autres machines.
7). Compatibled avec des cylindres d'huile dans l'emballeur.

Installation

Symbole	Nom	Dessin	Symbole	Nom	Dessin
Écart-type	De base		Comité technique	Tourillon intermédiaire
Fa	Bride de Rod		MERCI	Tourillon principal
FB	Bride principale		CA	Chape
LA	Pied		CB	Double chape
Livre	Angles de fin

Ajustement et essai du cylindre hydraulique

D'abord, ramenez la pression d'utilisation à l'intérieur du cylindre à autour (de 0.5-1) MPA. Puis, faites la tige de piston effectuer le mouvement d'échange et ouvrez la prise d'échappement pour l'échappement.

La méthode d'ouverture est comme suit :

Quand le piston atteint l'extrémité de sa course, ouvrez la prise d'échappement à l'heure actuelle quand la pression monte, et fermez-immédiatement la avant que le retour commence. Pendant le processus d'échappement, vous pouvez entendre un bruit de sifflement, suivi de la décharge d'huile mousseuse blanche et trouble. Quand l'air est complètement déchargé, l'huile a pulvérisé sera claire. La complétude d'échappement peut être jugée à l'oeil nu.

Si le cylindre hydraulique est équipé d'un dispositif de amortissement réglable, et le piston est dans le mouvement, placez d'abord la valve de commande de puissance dans une position avec un débit inférieur, et ajuster alors graduellement la taille du port de commande de puissance jusqu'à ce que les exigences soient répondues.

En plus d'effectuer les tâches ci-dessus d'ajustement, il est nécessaire de vérifier la fuite d'huile dans divers composants de scellage et si les boulons des pièces se reliantes sont lâches, afin d'empêcher des accidents.

Basé sur l'utilisation du cylindre hydraulique, programmez les temps réguliers d'inspection et maintenez les disques d'inspection.

1. Ajustement de dispositif d'échappement :

2. Ajustement de dispositif de amortissement :

3. Inspection de diverses pièces du cylindre hydraulique :

4. Inspection régulière :

Étapes d'alignement :

contre-écrou 1.Turn vers le compteur dans le sens horaire avec 1/4circle par la clé.

sortilège 2.Using. clé pour ajuster la vis B de thealignment :

1)dans le sens horaire, la vitesse de tige sera ralentissement

2)contre dans le sens horaire, la vitesse de tige sera en hausse.

3.After alignement, sortilège d'utilisation. le wrerch pour fixer le screwB de thealignment, et serrent alors l'écrou C de thecushion pour empêcher possible

fuite du joint D de coussin

4.Tighten le contre-écrou A

Positions de port et de coussin

Type d'écart-type	Type de LA
Standard=A : port d'entrée B : Position de coussin D : Position de clapet anti-retour

par exemple : forme d'ordre pour la position HCA70-LA-C-100X200-B-B-A

Position de port=B d'entrée

Position de Cushion=A

Longueur de coussin

	Trou (millimètres)	L	l
	32--63	20	10
	80--160	25	15
	180--224	30	27
	250	35	32

• Si le mouvement d'un cylindre avec le chargement est au-dessus de 500mm/sec.,
• Si la vitesse mobile est plus haute que 750mm/sec, des valves réductrices externes de vitesse devraient être utilisées

La demande non seulement de machines-outils de production et d'installation de fabrication mécaniques en métal, mais également peut être très utilisée dans des déclencheurs de contrôle de centrale nucléaire en acier et, d'ascenseurs de passager, etc.

Spécification du matériel nécessaire tout en passant commande

(1) N : NBR

(2) V : F≤200℃

Usine :

FAQ
Q1 : Est-vous un fabricant ou une société commerciale ?
Nous avons notre propre usine, ainsi nous pouvons fournir le meilleur prix aussi bien le premier service.


Q2 : Acceptez-vous la personnalisation ou les produits non standard ?
Oui, nous pouvons adapter des produits aux besoins du client en tant que clients priés.


Q3 : Quel est votre MOQ ?
MOQ dépend de nos clients a besoin. En outre, nous faisons bon accueil à la commande à l'essai avant production en série.


Q4 : De quelle longueur est-il votre délai de livraison ?
Normalement, le délai de livraison est de 7 jours si nous avons courant. Si nous n'avons pas courant, il a besoin de 15-30 jours ouvrables. Et il dépend également de la quantité et des conditions des produits.


Q5 : Quelles sont vos conditions de paiement ?
T/T. Si vous avez n'importe quelles questions, sentez-vous svp libre pour nous contacter.
