Description du produit:
Unecylindre hydraulique compactest un équipement hydraulique spécialement conçu pour un espace d'installation limité, dont la longueur totale est approximativement égale à la moitié d'un cylindre à tiges de même diamètre et de même course.Cette conception peut être utilisée efficacement dans divers équipements mécaniques, tels que les moules, les appareils de traitement, où l'espace est un problème.
| La mise en page |
|
| Nom de l'article |
Nom de la partie |
Quantité utilisée |
Nom de l'article |
Nom de la partie |
Quantité utilisée |
| 1 |
Tuyaux |
1 |
7 |
Emballage à la tige |
1 |
| 2 |
Barre de piston |
1 |
8 |
Rings de couverture de tige |
1 |
| 3 |
Couverture de tige |
1 |
9 |
Rings de commande à piston |
1 |
| 4 |
Tuyaux |
1 |
10 |
Retournez-vous. |
2 |
| 5 |
Piston |
1 |
11 |
Rings de coussin |
1 |
| 6 |
Sceaux de poussière |
1 |
12 |
Magnétique |
2 |
Caractéristiques:

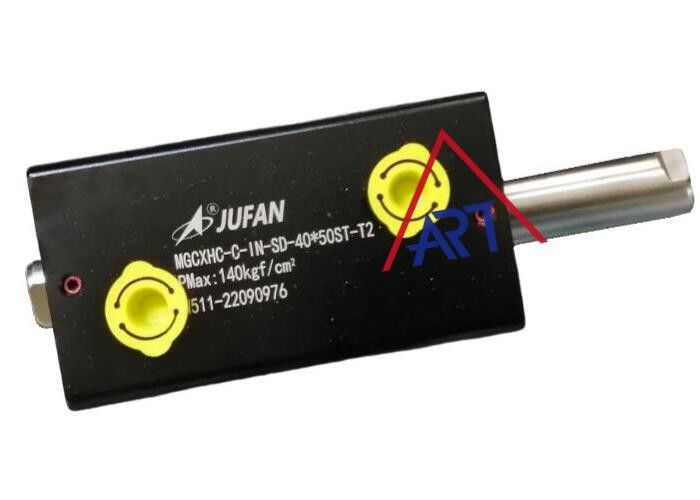

- Nom du produit:Cylindre hydraulique compact à induction
- fils de tiges:Le fil interne et le fil externe
- Préférence de pression:Très haut
- Installation du moteurLa base et le pied
- Un coup de cœur:L'alignement de l'expédition
Comment fonctionne le cylindre compact?
Voici une explication étape par étape du fonctionnement d'un cylindre hydraulique compact:
Composants de base:
Un cylindre hydraulique compact se compose d'un baril cylindrique, d'un piston, d'une tige fixée au piston, de joints et d'un réservoir de fluide hydraulique.
Installation de la bouteille:
Le cylindre est installé dans un système hydraulique, qui comprend une pompe pour générer une pression hydraulique, des vannes pour contrôler le débit de fluide et d'autres composants pour des applications spécifiques.
Remplissage par liquide:
Le cylindre hydraulique est rempli de fluide hydraulique, généralement à base d'huile.
Piston et tige:
Le piston est placé à l'intérieur du cylindre et est relié à une tige.
Pression du fluide:
Lorsque le fluide hydraulique est pompé dans le cylindre, il crée une pression qui agit sur la surface du piston.
La loi de Pascal:
Selon la loi de Pascal, la pression exercée sur le fluide est transmise de manière égale dans toutes les directions.
Génération de force:
La pression exercée sur le piston crée une force, qui est calculée en multipliant la pression par la surface effective du piston et est transmise à la tige connectée.
Le mouvement de la tige:
Lorsque la force est appliquée à la tige, elle commence à bouger.
Résultats du travail:
Le mouvement linéaire de la tige est utilisé pour effectuer des travaux dans l'environnement extérieur.
Séries et retour du liquide:
Les joints d'étanchéité sont utilisés dans le cylindre hydraulique pour empêcher les fuites de liquide.compléter le cycle hydraulique.
La conception compacte des cylindres hydrauliques les rend adaptés à des applications avec un espace limité.en les rendant des composants essentiels dans diverses applications de machines industrielles et mobilesUne bonne maintenance, y compris la vérification des fuites, le maintien du fluide hydraulique et l'inspection des joints, est cruciale pour le fonctionnement efficace et fiable des cylindres hydrauliques compacts.
Paramètres techniques:
Le produit doit être présenté sous forme d'une couche d'équipement de remplacement.
1 2 3 4 5 6 7 8 9 10 11
| MG-CXHC: Bouteilles compactes par induction |
| 1 |
Le type |
(1) A: double action
(2) C: barres doubles
(3) D: barres doubles avec alignement de course |
| 2 |
Option |
J: à l'épreuve de la chaleur ou de l'érosion ((note :"espace" s'il n'est pas utilisé) |
| 3 |
fils de tiges |
(1) IN: fil d'identification
(2) EX: fil de synthèse |
| 4 |
Installation |
(1) SD: base
(2) LA: type de pied |
| 5 |
Le forage (mm) |
(1) SD: 32, 40, 50, 63, 80,100
2) LA: 40,50,63,80,100 |
| 6 |
Accident vasculaire cérébral |
pas de tableau de "courbe standard" |
| 7 |
Alignement du coup |
seulement alignement vers l'avant et longueur alignée |
| 8 |
Capteur et quantité |
(1) T: 2 fils, 2 mètres
P: fils PNP3, 2 mètres
N: fils NPN3, 2 mètres
(2) n: q'ty |
| 9 |
Emballage |
(1)1 : ((PU) ((utilisation standard)
(2)2: ((NBR)
(3)3: ((FPM) |
| 10 |
Régulateur de débit |
(1) 02: 1/4 " ((12/min)
(2) 03: 3/8 " ((20/min)
(3) 04: 1/2 " (< 30/min) |
| 11 |
Valve de freinage |
(1)A: 3/8" (de 50/min)
(2)B: 3/4" (environ 125 min)
(3) C: 11/2 " ((320 @/min) |
Applications:
Les cylindres hydrauliques compacts ont un large éventail d'applications dans divers domaines.
1. Fabrication de moules: Les cylindres hydrauliques compacts sont largement utilisés dans l'industrie de la fabrication de moules pour les opérations d'ouverture, d'éjection et d'extraction du noyau du moule.Ils peuvent tenir même dans les espaces les plus restreints..
2Dans le domaine des machines-outils, des cylindres hydrauliques compacts peuvent être utilisés pour les fonctions de serrage, de positionnement et d'élévation de table.qui peut fournir un contrôle efficace et précis de la force et du mouvement.
3Aérospatiale: Les cylindres hydrauliques compacts sont fréquemment utilisés dans les applications aérospatiales, pour des systèmes tels que le train d'atterrissage, les surfaces de contrôle et les opérations de porte.Les cylindres hydrauliques compacts sont idéaux pour ceux qui ont des besoins d'espace limités.
4Fabrication automobile: Les cylindres hydrauliques compacts sont couramment utilisés pour les opérations de serrage, de positionnement et de réglage sur les chaînes de montage.Les cylindres sont plus efficaces pour fournir la force et le contrôle du mouvement, augmentant ainsi l'efficacité de la production.
Emballage et expédition
Emballage et expédition
Le cylindre compact sera emballé dans un emballage à bulles, puis placé dans une boîte en carton ondulé, étiquetée avec une description du produit et l'adresse du client.La boîte sera alors scellée avec du ruban adhésif.Le colis sera ensuite expédié par un service d'expédition fiable.
FAQ:
- Q: Qu'est-ce qu'un cylindre compact?
- R: Un cylindre compact est un dispositif conçu pour fournir une source d'énergie fiable sous une forme petite et économe en espace.
- Q: Quels sont les avantages de l'utilisation d'un cylindre compact?
- R: Les cylindres compacts sont très efficaces et offrent une variété d'avantages, tels qu'une réduction du bruit, des vibrations et de la production de chaleur, ainsi qu'une sécurité et une fiabilité améliorées.
- Q: Comment puis-je installer un cylindre compact?
- R: Les cylindres compacts sont faciles à installer, nécessitant un minimum d'espace et d'efforts.
- Q: Quelle est la durabilité des cylindres compacts?
- R: Les cylindres compacts sont conçus pour une fiabilité et une durabilité à long terme.
- Q: Quelle est la durée de vie prévue d'un cylindre compact?
- R: Avec un entretien et une utilisation appropriés, un cylindre compact peut durer jusqu'à 10 ans ou plus.
