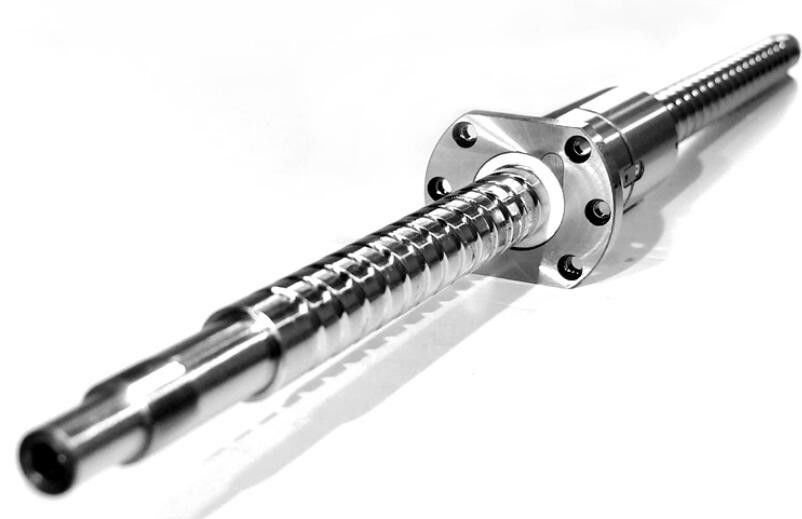

vis sans fin de boule de diamètre de 12-50mm avec le retour en plastique de bloc isolant

Description du produit:

La vis à billes est un composant de transmission couramment utilisé dans les outils et les machines de précision.Sa fonction principale est de convertir le mouvement de rotation en mouvement linéaire ou le couple en force axiale répétée, tout en possédant également les caractéristiques de haute précision, de réversibilité et d'efficacité.En raison de leur faible résistance au frottement, les vis à billes sont largement utilisées dans divers équipements industriels et instruments de précision.

Les roulements sont un élément important des équipements mécaniques contemporains.Sa fonction principale est de soutenir le corps mécanique en rotation, de réduire le coefficient de frottement lors de son mouvement et d'assurer sa précision de rotation.La vis à billes est généralement équipée d'un roulement de support spécial pour la vis, avec un angle de contact de 60°.Ce roulement a une grande capacité portante, une faible vitesse et une grande précision.Généralement, les roulements doivent être appariés lors de l'installation.La méthode d'appariement spécifique doit être déterminée en fonction de l'utilisation de la machine-outil, et les deux extrémités de la vis à billes sont reliées par des roulements et des sièges de roulement, puis reliées par des sièges de roulement et des équipements.L'écrou à vis est relié au siège de l'écrou par des brides, des clavettes ou des filetages.Après avoir installé les roulements aux deux extrémités de la tige filetée, fixez les roulements avec des circlips ou des écrous de blocage.Lorsque la vis à billes fonctionne, elle produira une force axiale et nécessite des roulements capables de résister à la poussée axiale.

Afin d'améliorer la précision de fonctionnement du système d'alimentation, le mécanisme à vis à billes doit avoir une rigidité de transmission élevée.En plus d'augmenter la rigidité de la vis à billes elle-même, le mécanisme de la vis à billes doit être conçu avec une structure de support suffisamment rigide et doit être installé correctement.Les facteurs qui affectent la rigidité de la structure de support comprennent la rigidité du siège du roulement, la zone de contact entre le siège du roulement et la structure de la machine et la rigidité du roulement.

Vis à billes universelle, l'utilisation de roulements à billes à contact oblique suffit.Installer les roulements "face à face" sur les deux extrémités d'arbre de support de la vis à billes.S'il s'agit d'une tige filetée spécialisée pour un équipement spécial et si le manuel d'installation de l'équipement nécessite l'utilisation de roulements spécialisés, assemblez-le conformément aux instructions pertinentes.

Dans la capacité portante de la vis à billes, des charges radiales et axiales existent simultanément, et il convient de prendre en compte le choix des roulements.Les roulements couramment utilisés qui peuvent résister simultanément à la charge comprennent les roulements à contact oblique et les roulements à rouleaux coniques.Le premier se concentre sur les champs secs à charge légère et à grande vitesse, tandis que le second se concentre sur les situations de charge lourde et à faible vitesse.Il est à noter que les deux types de roulements ci-dessus sont généralement utilisés par paires et installés l'un par rapport à l'autre (face à face ou dos à dos), ce qui peut limiter le mouvement axial de la tige filetée.

Instructions d'installation pour les roulements à vis à billes : à l'aide du manchon d'installation, le diamètre du manchon est le même que celui de la bague intérieure du roulement, et le matériau peut être un manchon en aluminium ou en cuivre pour enfoncer la bague intérieure. Si la tolérance est serrée ou l'ajustement serré est serré, le roulement doit être chauffé.Faites attention à observer l'angle de contact de la flèche ou de l'élément roulant à l'intérieur du roulement dans sa position complète.Généralement, il est combiné dos à dos ou face à face, et enfin vissé le contre-écrou.Des plaques rétroréfléchissantes ou des anneaux de sécurité à trous peuvent être utilisés pour gérer la situation de vis de verrouillage desserrées.

Caractéristiques:

La vis à billes offre de nombreux avantages, notamment :

• Haute efficacité avec un équipement de test et un processus d'inspection de qualité garantissant une efficacité du produit de 90 % ou plus.
• Faible élévation de température grâce à la qualité de surface supérieure du chemin de bille à vis et à la taille stricte de la bille.
• Haute précision grâce à une faible élévation de température et à des mesures telles que le pré-serrage et l'élimination du jeu.
• Vitesse élevée avec la machine fonctionnant de manière fiable à des vitesses élevées supérieures à 60 M/min.
• Haute rigidité grâce à la tige de vis et à l'écrou traités avec d'excellents matériaux et à l'élimination du pré-serrage et du jeu.
• Haute réversibilité grâce à l'absence de frottement visqueux entre la vis et l'écrou.
• Faible entretien grâce à un dispositif spécial de prévention de la poussière conçu à l'extrémité de l'écrou.
• Longue durée de vie grâce au contrôle strict du matériau et de la dureté de surface HRC62 de la vis et de l'écrou.

Paramètres techniques:

Applications:

Les vis à billes peuvent être largement utilisées pour diverses machines industrielles, telles que le centre d'usinage CNC, le tour CNC, le lit CNC, la machine de découpe de fil CIC, la perceuse CNC, la fraiseuse à portique, l'équipement de traitement laser, la machine de marquage, la machine de gravure CNC, la machine à dessiner l'emballage IC. machine, machine d'usinage par décharge CIC, rectifieuse CWC, machines pour le verre, machines textiles, machines à bois, machines d'impression et d'emballage, machines pétrolières, machines métallurgiques, machines à tabac, etc.

En outre, il peut également être appliqué aux machines électroniques, telles que les bras robotiques, les machines de test, les équipements de mesure, les plates-formes XY, les équipements médicaux, les équipements automatisés en usine.Pendant ce temps, les vis à billes peuvent être utilisées pour les machines de transmission, les équipements de traitement thermique des métaux, les équipements de réaction nucléaire, les actionneurs et soutenir l'industrie aérospatiale, tels que l'actionneur de volet d'avion, l'actionneur de siège, l'équipement d'installation d'aéroport, l'actionneur d'antenne radio, le contrôle de porte et de fenêtre, le lit médical. contrôle, équipement de parking, etc.

Personnalisation :

NotreGuides de mouvement linéairesont conçus pour être compatibles avec des charges lourdes et sont fabriqués en métal de type rainure de taille.La structure comprend un arbre, un écrou et des roulements à billes.Nos produits sont disponibles dans des diamètres allant de 12 à 50 mm et une longueur maximale de 10 m.Avec une capacité de charge statique de 595 tonnes, notreGuides de mouvement linéairesont constitués d'un arbre de vis à billes avec écrou, d'une vis à billes, de vis à billes roulées et de guidages linéaires.

Emballage et expédition :

Les guides de mouvement linéaire sont emballés avec soin et expédiés aux clients de la manière la plus efficace et la plus sécurisée possible.Notre personnel prend le plus grand soin à garantir que le produit est correctement emballé et expédié en toute sécurité jusqu'à sa destination.

Nous utilisons une combinaison de matériaux d'emballage à isolation thermique et de rembourrage de protection pour maintenir le produit à son meilleur pendant le transport.Nous utilisons du papier bulle, du film plastique et d'autres formes de rembourrage pour protéger le produit des chocs et autres dommages physiques.

Nous utilisons également des technologies spéciales de suivi et de surveillance pour garantir que nos clients reçoivent leur produit en temps opportun.Notre système de suivi nous permet de suivre l'évolution du produit depuis le point d'emballage jusqu'à sa destination finale.

Nous travaillons également en partenariat avec des compagnies maritimes fiables pour garantir que nos clients reçoivent leurs produits en temps opportun.Nous utilisons les méthodes d'expédition les plus fiables pour garantir que nos clients reçoivent leurs produits en toute sécurité.
