Calcul de la force de sortie théorique
Appuyez sur F1 = A1XP1X B
Le nombre de fois où les données sont utilisées est le nombre de fois où elles sont utilisées.
A1 : surface pressée du côté de la poussée (cm~) A1=nD/4=0,785D
A2 : surface pressée du côté de la traction (cm~A2=n(Dd)/4=0,785(Dd
D: diamètre du piston ((cm)
d: diamètre de la tige ((cm)
P1: pression d'entrée pour pousser vers l'avant (kgf/cm~)
P2 : pression d'entrée pour traction vers l'arrière (kf/cm~) : rapport de charge
Note: 1. la force de sortie pratique d'un cylindre est inférieure à la force théorique.
2.quand un cylindre est en mouvement régulier, le rapport de charge est généralement choisi comme 0.8Dans le cas contraire, 0,6 est utilisé.
Exemple: Supposons que la force de sortie est de 1000 kgs et que la pression de travail est de 70 kgf/cmQuel est l'ouverture appropriée de la bouteille?
force de sortie F=1000 kg
la pression de travail P=70 kgf/cm
Le rapport de chargeB=08
F,=A,XPXB
A,=F,/(P,X B) =1000/(70X0.8) =17.86cm
A = nD/4 = 0785D
Donc, D' est égal à 17,86 ou 0,785 = 22,75 cm.
D=/22.75=4.8cm=48mm Je suis désolé.
la taille de l'ouverture appropriée est de 50 mm
Caractéristiques:
1Le signal de proximité est détecté par détection magnétique entre une proximité sur la surface d'un tube et un aimant incorporé dans un piston.
2La position du signal de proximité est déterminée par la position de proximité située sur la surface du tube de cylindre.
3La proximité peut être réglée et alignée facilement, ce qui permet d'économiser du temps dans la conception et l'assemblage.
4.Les dimensions externes des bouteilles inductives MGHC sont les mêmes que celles des bouteilles à tiges HC.
Les positions de port et d'ouverture
| Type SD |
Type LA |
|
La position de la soupape de vérification doit être la même que la position de la soupape de vérification.
|
|
Par exemple:formulaire de commande pour le poste HCA70-LA-C-100X200-B-B-A
Port d'entrée = position B
Coussin = Une position
Longueur du coussin
|
Pour les pièces détachées: |
L |
Je... |
| 32 à 63 |
20 |
10 |
| 80 à 160 |
25 |
15 |
| 180 à 224 |
30 |
27 |
| 250 |
35 |
32 |
- Si le mouvement d'une bouteille chargée est supérieur à 500 mm/s,
- Si la vitesse de déplacement est supérieure à 750 mm/sec,il convient d'utiliser des vannes de réduction de vitesse externes
La requêtenon seulement pour la production de machines-outils mécaniques et d'équipements de traitement des métaux, mais peut également être largement utilisé dans les actionneurs en acier, le contrôle des centrales nucléaires, les ascenseurs de passagers, etc.
| Le type |
Le symbole |
Le dessin |
Avec Bellow |
Résistance à la chaleur |
Pour les pièces détachées: |
|
|
32,40,50,63,80,100,125,150,180,200,224,250 |
| Deux rôles |
HCA |
|
HCA-H |
HCA-J |
| Bande double |
HCC |
|
HCC-H |
HCC-J |
| Barres doubles avec alignement |
HCD |
|
HCD-H |
HCD-J |
HC2- Je ne sais pas.Une- Je ne sais pas.70- Je ne sais pas. - Je ne sais pas.SD- Je ne sais pas.C- Je ne sais pas.100- Je ne sais pas.200ST- Je ne sais pas. - Je ne sais pas. - Je ne sais pas. - Je ne sais pas. - Je ne sais pas. - Je ne sais pas.
1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

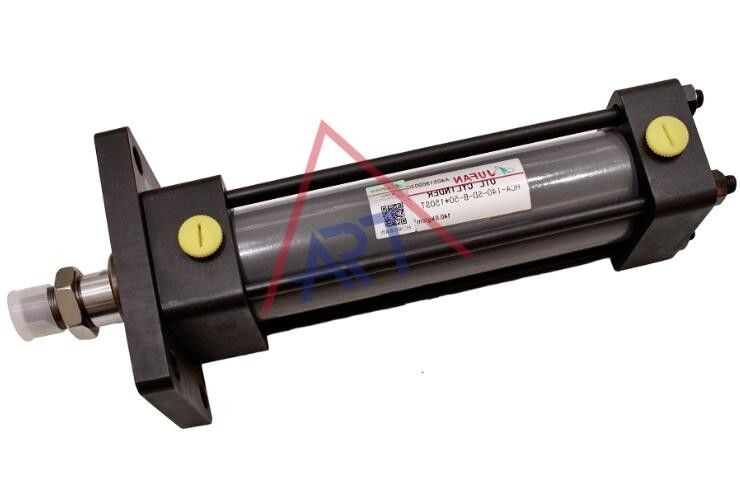

| HC2:Cylindres hydrauliques à tige |
| 1) Type |
A: le double rôle
C:doubles tiges
D:doubles barres avec alignement de course
|
| 2)Pression de travail |
70: 70 kgf/cm2
140Pour les produits à base de plantes:
|
| 3) Performance en blanc: (utilisation standard) |
H: avec bas
J:à l'épreuve de la chaleur ou de l'érosion ((la température maximale est de 200°C) |
| 4)Type de montage |
Les États membres doivent fournir aux autorités compétentes les informations suivantes: |
| 5)Taille de la tige |
C: Classe B: Classe B
Note: 1norme:Bande de classe HC-70+C
2.Norme:Bande de classe HC-140+B
3Veuillez préciser quand la tige de classe HC-70+B ou la tige de classe HC-140+C
|
| 6)Porteur (mm) |
32,40,50,63,80,100,125,150,180,200,224,250 |
| 7)AVC (mm) |
Max.course = longueur maximale de course-Min. longueur de course |
| 8)Sans coussin: |
pas de coussin
B: coussin de chaque côté
R: coussin sur couverture de tige
H:Coussin sur le couvercle de la tête
|
| 9)Connecteurs Y |
Y:Y connecteur
I:I connecteur
|
| 10)Alignement des traits |
uniquement alignement vers l'avant et longueur alignée < ou = longueur de course
|
|
11)Position du port
|
|
| 12)Position du coussin |
|
| 13)Matériau de joint à huile en blanc |
NBR (utilisation standard),2: PU 3:FPM |
Spécifier le matériel nécessaire lors de la commande
(1)N:NBR
(2)V:F ≤ 200°C
| À l' ennui |
X |
| 32.40.50 |
1/3.5xcourse + 45 |
| 63.80.100 |
1/4xcourse + 55 |
| 125.150180.200 |
1/5xcourse + 65 |
| 224.250 |
1/6xcourse + 80 |
Fabricant:
Où les bouteilles hydrauliques sont-elles utilisées?
Les cylindres hydrauliques sont des composants très polyvalents. Vous pouvez les trouver dans différentes applications dans différentes industries.
Ils sont couramment utilisés dans les équipements de construction comme les pelles et les bulldozers pour déplacer des charges lourdes.
Il s'agit d'un outil qui joue un rôle essentiel dans les processus de fabrication, par exemple dans les machines d'estampage de métaux et les équipements de moulage de plastique.
Vous pouvez les repérer dans les objets de tous les jours comme les freins de voiture et les chaises de bureau.
Votre bureau, il y a de fortes chances qu'il y ait un cylindre hydraulique qui fonctionne dans les coulisses!
Quels sont les trois types de cylindres hydrauliques?
Il existe trois principaux types de bouteilles hydrauliques, chacune conçue pour des applications et des conditions de fonctionnement spécifiques:
1.Cylindre hydraulique à action unique
- Opération:Dans un cylindre à action simple, le fluide hydraulique est pressurisé sur un seul côté du piston, généralement pour étendre la tige du piston.comme la gravité ou un ressort, lorsque la pression est libérée.
- Applications:Ces cylindres sont couramment utilisés dans des applications telles que des prises, des presses hydrauliques et des appareils de levage où la force de retour n'est pas aussi critique ou peut être fournie par des facteurs externes.
2.Cylindre hydraulique à double action
- Opération:Un cylindre à double action a deux ports pour le fluide hydraulique: un pour l'extension de la tige du piston et un autre pour sa rétraction.permettant une extension et un retrait contrôlés.
- Applications:Ils sont plus polyvalents et sont utilisés dans une large gamme de machines, y compris les équipements de construction (excavatrices, machines industrielles, systèmes automobiles, etc.).lorsque des mouvements précis et constants dans les deux sens sont nécessaires.
3.Cylindre hydraulique télescopique
- Opération:Les cylindres télescopiques sont constitués de plusieurs étages ou de manches qui s'étendent séquentiellement.Ces cylindres permettent une course beaucoup plus longue que les cylindres standard de longueur rétractée similaire.
- Applications:Les cylindres télescopiques sont souvent utilisés dans des applications où l'espace est limité mais où une longue course est nécessaire, comme dans les camions-déchargeurs, les grues et les équipements de manutention de matériaux.
Chaque type de cylindre hydraulique présente ses propres avantages, ce qui le rend adapté à différentes applications industrielles et mécaniques.
Les soupapes hydrauliques sont des composants essentiels des systèmes hydrauliques, utilisés pour contrôler le débit et la direction du fluide hydraulique.Pour comprendre leur fonctionnement, il faut connaître les différents types de vannes hydrauliquesVoici une vue d'ensemble détaillée:
Types de soupapes hydrauliques
-
Ventilateurs de commande directionnelle:
- Contrôler la direction du débit hydraulique dans le système.
- Les types comprennent:
- Ventilateurs à bobine:Utilisez une bobine pour diriger le flux de fluide entre les différents ports.
- Des soupapes de poupée:Utilisez une marionnette pour ouvrir ou fermer les voies de débit.
-
Ventilateurs de régulation de la pression:
- Réguler la pression dans le système hydraulique.
- Les types comprennent:
- Ventilateurs de soulagement:Protéger le système contre une pression excessive en détournant le fluide lorsque la pression dépasse une limite définie.
- Ventilateurs réducteurs:Maintenir une pression réduite dans une partie du système.
- Ventilateurs de séquence:S'assurer que les opérations se déroulent dans un ordre spécifique en maintenant une pression réglée avant de permettre le débit de fluide vers une autre partie du système.
-
Ventilateurs de régulation du débit:
- Réguler le débit du fluide hydraulique pour contrôler la vitesse des actionneurs.
- Les types comprennent:
- Ventilateurs d'accélération:Des orifices réglables manuellement.
- Ventilateurs à compensation de pression:Maintenir un débit constant indépendamment des variations de pression.
Composants de soupapes hydrauliques
-
Le corps:
- Le boîtier principal qui contient tous les composants internes et fournit les voies de débit du fluide hydraulique.
-
D'une longueur de 5 mm ou plus:
- L'élément mobile à l'intérieur de la vanne qui dirige le débit du fluide.
-
Actuateur:
- Mécanisme qui déplace la bobine ou la poupée.
- Le manuel:Levier ou roue.
- Le solénoïdeActiver électriquement.
- Pour l'hydraulique:La pression du pilote sert à déplacer la bobine.
- Pneumatique:La pression de l'air est utilisée pour déplacer la bobine.
-
Des ressorts:
Utilisé pour ramener la bobine ou la poupée à sa position par défaut lorsqu'aucune force d'actionnement n'est appliquée.
-
Les ports
Les connexions pour les lignes hydrauliques sont généralement marquées comme P (pression), T (réservoir), A et B (port d'actionneur), etc.
Principes de fonctionnement
-
Contrôle de direction:
La position de la bobine ou de la poupée à l'intérieur du corps de la vanne détermine la trajectoire de débit du fluide hydraulique. Dans une vanne à bobine typique, la bobine glisse d'avant en arrière,ouverture et fermeture des voies de débit entre les portsDans une valve à poupée, la poupée se déplace pour ouvrir ou fermer la voie de débit.
-
Régulation de la pression:
- Les soupapes de régulation de pression utilisent un mécanisme à ressort pour maintenir ou limiter la pression.lorsque la pression du système dépasse le réglage du ressort- dans une valve réductrice,la soupape maintient une pression de sortie inférieure en s'ouvrant pour réduire la pression lorsque la sortie dépasse la valeur définie.
-
Contrôle du débit:
- Les vannes de régulation de débit ajustent la taille du passage pour réguler le débit.la taille de l'ouverture est réglée manuellement pour contrôler le débit - Dans une vanne à compensation de pression, un mécanisme de compensation ajuste la taille de l'orifice pour maintenir un débit constant malgré les changements de pression.
Exemples de fonctionnement des vannes hydrauliques
-
Fonctionnement de la soupape de soulagement:
- Lorsque la pression du système atteint le point de réglage de la soupape de soulagement, la soupape s'ouvre pour permettre au fluide de s'écouler dans le réservoir, ce qui empêche une accumulation excessive de pression.
-
Fonctionnement de la soupape de commande directionnelle:
- Dans une soupape à bobine à 4 voies et 3 positions, la position centrale peut bloquer tous les ports,tout en déplaçant la bobine d'un côté connecte le port de la pompe à un port d'actionneur et le port du réservoir à l'autre port d'actionneur, contrôlant la direction d'un actionneur.
-
Fonctionnement de la vanne de régulation du débit:
- Une vanne à aiguille, lorsqu'elle est réglée, modifie la taille de l'orifice, réglant le débit vers un actionneur, réglant ainsi sa vitesse.
Maintenance et dépannage
-
Inspection régulière:
Vérifiez les fuites, l'usure et le bon fonctionnement.- Inspecter les joints et les remplacer si nécessaire.
-
La propreté:
- Assurez-vous que le fluide hydraulique et les composants sont exempts de contamination afin d'éviter que la vanne ne collez ou ne fonctionne mal.
-
Ajuster correctement:
- Assurez-vous que les réglages de pression sont correctement réglés selon les exigences du système.- Vérifiez et ajustez régulièrement les réglages de débit pour maintenir les vitesses d'actionnement souhaitées.
Les vannes hydrauliques sont essentielles pour le contrôle précis des systèmes hydrauliques, et la compréhension de leur fonctionnement est essentielle au maintien d'une machine hydraulique efficace et fiable.
