Cylindres hydrauliques à action simple et à double action: quelle est la différence?

Les cylindres hydrauliques à action simple et à double action sont des types d'actionneurs utilisés dans les systèmes hydrauliques.

1. Pour les appareils de traitement des eaux usées:

   • Ces cylindres ont un port par lequel le fluide hydraulique entre.
   • Le fluide hydraulique n'est utilisé que d'un côté du piston pour créer le mouvement.
   • Le retour du piston est généralement réalisé par une force externe, telle qu'un ressort ou une charge externe.
   • Les applications courantes comprennent lorsque la charge doit être déplacée dans une seule direction et qu'il y a une force externe pour rétracter le piston.

2. Pour les appareils de traitement des déchets

   • Ces bouteilles ont deux ports: un pour l'entrée du fluide et un autre pour la sortie du fluide.
   • Le fluide hydraulique est utilisé alternativement des deux côtés du piston pour l'étendre et le rétracter.
   • Les cylindres à double action sont plus polyvalents car ils peuvent effectuer des travaux dans les deux sens.
   • Ils sont couramment utilisés dans les applications où un contrôle précis de l'extension et de la rétraction du piston est requis.

En résumé, la principale distinction est que les cylindres à action simple utilisent du fluide hydraulique d'un côté du piston, en se fondant généralement sur une force externe pour la course de retour.les cylindres à double action utilisent du fluide hydraulique des deux côtés du pistonLe choix entre les deux dépend des exigences spécifiques du système hydraulique et de l'application en question.

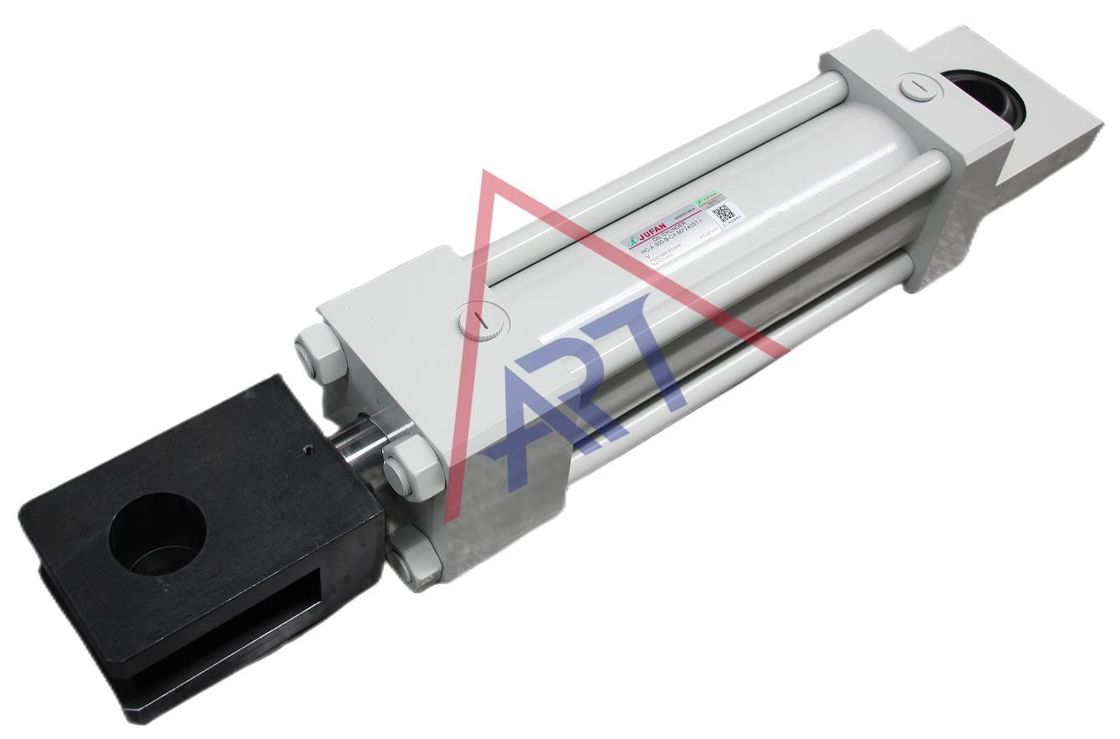

Un cylindre hydraulique est un type d'actionneur qui convertit l'énergie du fluide hydraulique sous pression en énergie mécanique, produisant un mouvement linéaire.ou des charges de position dans divers systèmes mécaniques.

En substance, les cylindres hydrauliques agissent comme le muscle des systèmes hydrauliques, fournissant la force et le mouvement nécessaires pour effectuer des tâches dans de nombreuses applications,allant des machines lourdes à l'automatisation industrielle.

Qu'est-ce qu'un système de guidage linéaire?

Un système de guidage linéaire fait référence à l'arrangement ou à la configuration globale qui incorpore des guides linéaires pour faciliter un mouvement linéaire contrôlé et précis.

Rails de guidage linéaires: Ce sont des rails longs et droits qui fournissent une surface lisse et plane le long de laquelle le mouvement linéaire se produira.Ils ont souvent des caractéristiques telles que des rainures ou des rails pour accueillir la charrette.

Chariot ou coussin: Le chariot est le composant qui se déplace le long du rail de guidage linéaire.Le chariot est généralement attaché à la charge ou à la machine qui doit se déplacer linéairement.

Mécanisme d'entraînement: c'est le système responsable de la conduite du mouvement linéaire.ou d'autres mécanismes selon la conception et les exigences spécifiques du système de guidage linéaire.

Structures de support: Il s'agit notamment de supports, de supports ou de cadres qui maintiennent les rails de guidage linéaires en place et assurent la stabilité du système global.

Les systèmes de guidage linéaire trouvent des applications dans diverses industries, y compris les machines CNC, la robotique, la fabrication automatisée,et autres machines de précision où un mouvement linéaire contrôlé et répétable est essentielIls sont essentiels pour assurer la précision, réduire les frottements et améliorer les performances globales des machines et des équipements.

Installation

Le symbole	Nom	Le dessin	Le symbole	Nom	Le dessin
SD	Les produits de base		TC	Trunnion intermédiaire
FA	Partie de l'appareil		TA	Tricot de tête
Le F.B.	La flange de la tête		CA	- Clévis
LA	Le pied		CB	Clévis double
LB	Angles de finition

Réglage et essai de la bouteille hydraulique

Tout d'abord, réduire la pression de travail à l'intérieur du cylindre à environ (0,5-1) MPa. Ensuite, faire tourner la tige du piston et ouvrir la prise d'échappement pour l'échappement.

La méthode d'ouverture est la suivante:

Lorsque le piston atteint la fin de sa course, ouvrez la prise d'échappement au moment où la pression augmente et fermez-la immédiatement avant le début du retour.vous pouvez entendre un sifflementLorsque l'air est complètement évacué, l'huile pulvérisée sera transparente.

Si la bouteille hydraulique est équipée d'un tampon réglable et que le piston est en mouvement, régler d'abord la vanne d'accélération dans une position avec un débit inférieur,puis ajuster progressivement la taille du port d'accélérateur jusqu'à ce que les exigences soient satisfaites.

En plus des tâches de réglage ci-dessus, il est nécessaire de vérifier la présence de fuites d'huile dans les différents composants d'étanchéité et si les boulons des pièces de raccordement sont lâches,afin de prévenir les accidents.

En fonction de l'utilisation de la bouteille hydraulique, planifier des heures d'inspection régulières et tenir des dossiers d'inspection.

1. Réglage du dispositif d'échappement

2. Réglage du dispositif de tampon:

3. Inspection des différentes parties de la bouteille hydraulique:

4. Inspection régulière:

Étapes d'alignement:

1Tournez l'écrou de verrouillage dans le sens inverse des aiguilles d'une montre avec 1/4 de cercle avec la clé.

2.Utilisation d'une clé hexagonale pour régler la vis d'alignement B:

1) dans le sens des aiguilles d'une montre, la vitesse de la tige sera ralentie

2) dans le sens inverse des aiguilles d'une montre, la vitesse de la tige sera augmentée.

3.Après l'alignement, utilisez une hexagonale pour fixer la vis d'alignement B, puis serrez l'écrou du coussin C pour éviter toute possibilité de

fuite du joint de coussin D

4- Resserrez la noix de serrure A.

Position de port et de coussin

Type SD	Type LA
La position de la soupape de vérification doit être la même que la position de la soupape de vérification.

Par exemple:formulaire de commande pour le poste HCA70-LA-C-100X200-B-B-A

Port d'entrée = position B

Coussin = Une position

Longueur du coussin

	Pour les pièces détachées:	L	Je...
	32 à 63	20	10
	80 à 160	25	15
	180 à 224	30	27
	250	35	32

• Si le mouvement d'une bouteille chargée est supérieur à 500 mm/s,
• Si la vitesse de déplacement est supérieure à 750 mm/sec,il convient d'utiliser des vannes de réduction de vitesse externes

La requêtenon seulement pour la production de machines-outils mécaniques et d'équipements de traitement des métaux, mais peut également être largement utilisé dans les actionneurs en acier, le contrôle des centrales nucléaires, les ascenseurs de passagers, etc.


Le type	Le symbole	Le dessin	Avec Bellow	Résistance à la chaleur	Pour les pièces détachées:
					32,40,50,63,80,100,125,150,180,200,224,250
Deux rôles	HCA		HCA-H	HCA-J
Bande double	HCC		HCC-H	HCC-J
Barres doubles avec alignement	HCD		HCD-H	HCD-J

HC2- Je ne sais pas.Une- Je ne sais pas.70- Je ne sais pas.    - Je ne sais pas.SD- Je ne sais pas.C- Je ne sais pas.100- Je ne sais pas.200ST- Je ne sais pas.    - Je ne sais pas.    - Je ne sais pas.    - Je ne sais pas.    - Je ne sais pas.    - Je ne sais pas.

1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

Spécifier le matériel nécessaire lors de la commande

(1)N:NBR

(2)V:F ≤ 200°C

Fabricant:

 à haute résistance à l'usure

Un actionneur est un dispositif qui convertit l'énergie en mouvement.et les cylindres hydrauliques le font en utilisant l'énergie du fluide hydraulique sous pression.

Voici comment ça marche:

Énergie d'entrée: l'énergie d'entrée est sous forme de pression hydraulique appliquée au fluide dans la bouteille.

Construction du cylindre: le cylindre hydraulique est constitué d'un baril cylindrique, d'un piston et d'un fluide hydraulique.

Génération de force: Lorsque le fluide hydraulique est pressurisé, il exerce une force sur le piston.

Mouvement: Au fur et à mesure que le piston se déplace, il génère un mouvement linéaire. Ce mouvement peut être utilisé à diverses fins, comme soulever, pousser, tirer ou plier, selon la conception et l'application.

Les cylindres hydrauliques sont largement utilisés dans diverses industries pour des applications lourdes où une grande force est requise.ce qui en fait un excellent choix pour l'actionnement des équipements de construction, machines de fabrication et autres systèmes mécaniques.

Réparation d'un cylindre hydrauliqueVoici un guide général pour vous aider à traverser le processus:

Outils et matériaux nécessaires:
Des outils pour la fabrication de machines à écrire ou à écrire
Kit d'étanchéité (spécifique à votre modèle de cylindre)
Solvant de nettoyage
Lubrifiant
Détecteur de torsion
Marteau à face souple


Les étapes:
La sécurité d'abord:

Assurez-vous que le système hydraulique est dépressurisé.
Débranchez les conduites hydrauliques et retirez le cylindre de la machine.
Nettoyez l'extérieur du cylindre pour éviter toute contamination.
Démontage:

Retirez les capuchons de l'extrémité du cylindre ou les écrous de la glande à l'aide d'outils appropriés.
Retirez soigneusement l'assemblage de la tige du piston du canon du cylindre.
Retirez les joints, les essuie-glaces et les roulements du piston et de la glande.

Inspection:

Vérifiez si la tige du piston est droite, si elle a des trous ou des points.
Vérifiez l'usure ou les dommages du canon.
Examiner tous les joints et roulements pour détecter les signes d'usure ou de dommages.


Nettoyage:

Nettoyer soigneusement tous les composants avec un solvant approprié.
Assurez-vous qu'il ne reste aucun débris pouvant contaminer le système.
Remplacement des joints:

Remplacez tous les joints, essuie-glace et roulements par de nouveaux joints du kit de joints.
Lubrifier les nouveaux joints pour faciliter leur installation.

Réassemblage:

Réassemblez le piston et la glande avec de nouveaux joints dans la bonne orientation.
Remettez soigneusement l'assemblage de la tige du piston dans le canon du cylindre.
Les capuchons ou les écrous doivent être fixés selon les spécifications du fabricant en matière de couple.
Tests effectués

Reconnectez les conduites hydrauliques et vidangez le système pour éliminer tout air.
Testez la bouteille sous basse pression pour vérifier les fuites.
Augmentez progressivement la pression et assurez-vous que la bouteille fonctionne correctement et en douceur.


Des conseils:
Documentation: consultez le manuel d'utilisation du fabricant pour obtenir des instructions spécifiques relatives à votre modèle de cylindre hydraulique.
Kit de jointure: utilisez toujours un kit de jointure spécifique à votre modèle de cylindre pour assurer un bon ajustement et un bon fonctionnement.
Environnement: Faites la réparation dans un environnement propre pour éviter toute contamination.
Précision: Faites attention aux détails, en particulier lorsque vous manipulez des joints et que vous réassemblez des composants.
Si vous rencontrez des dommages majeurs ou si le cylindre ne fonctionne pas correctement après la réparation, il peut être préférable de consulter un professionnel ou d'envisager de remplacer le cylindre.

Questions fréquentes
Q1: Êtes-vous un fabricant ou une société commerciale?
Nous avons notre propre usine, donc nous pouvons fournir le meilleur prix ainsi que le premier service.

Q2: Acceptez-vous la personnalisation ou les produits non standard?
Oui, nous pouvons personnaliser les produits selon les besoins des clients.

Q3: Quelle est votre MOQ?
Le MOQ dépend des besoins de nos clients. En outre, nous accueillons l'ordre d'essai avant la production de masse.

Q4: Quelle est votre durée de livraison?
Normalement, le délai de livraison est de 7 jours si nous avons des stocks. Si nous n'avons pas de stock, il faut 15-30 jours ouvrables. Et cela dépend également de la quantité et des exigences des produits.

Q5: Quelles sont vos conditions de paiement?
Si vous avez des questions, n'hésitez pas à nous contacter.
