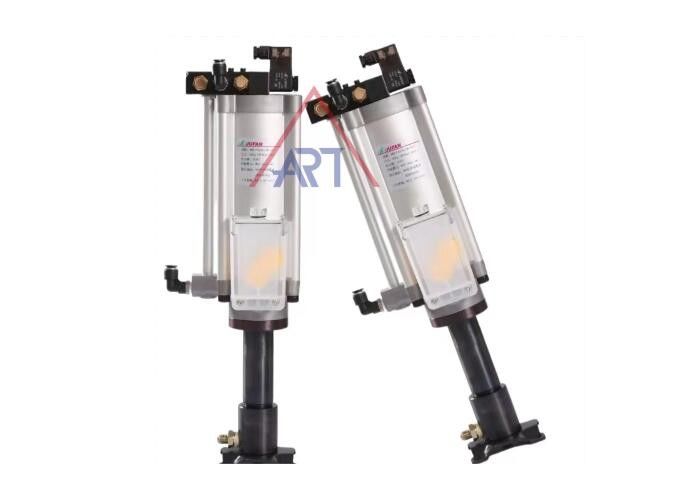

Couteau fonctionnant suralimenté de la température 0ºC-60ºC de cylindre d'air de poinçon de couteau à l'échange de couteau superbe rapidement

Fonctionnalité:

1. Il convient au type de cloche et au type de transmission, etc.
2. Le produit est spécialement conçu pour les besoins de coupe à grande vitesse.
3. Monté directement sur l'arbre principal pour la coupe.

5. La machine peut être détectée par la position du desserrage supérieur et inférieur de l'outil de serrage, ce qui améliore la précision et la vitesse du changement d'outil mécanique.

Bon de commande

BMV--10--U--16--M--70--MA

1) 2) 3) 4) 5) 6)

Description du produit

1. Pression de travail:La pompe peut fonctionner dans une plage de pression de 0,4 mégapascal (MPa) à 0,6 MPa. Cela peut également être exprimé sous la forme de 4 kilogrammes-force par centimètre carré (kgf/cm²) à 6 kgf/cm². L'air comprimé utilisé pour filtrer la pompe doit également se situer dans cette plage de pression.

2. Huile de transmission :La pompe est conçue pour fonctionner avec un grade de viscosité d'huile spécifique, qui est ISO VG32 ou un grade de viscosité équivalent.
Température de fonctionnement : La pompe peut fonctionner dans une plage de température de 0 degrés Celsius à 60 degrés Celsius.
Quantité divisée : La pompe peut produire quatre quantités différentes d'huile, à savoir 150 cc, 110 cc, 70 cc et 50 cc.
Tension : La pompe peut fonctionner avec trois niveaux de tension différents, qui sont DC24, AC110 et AC220.

Convient pour broche à entraînement direct, broche à moteur intégré, etc., spécialement pour la coupe à grande vitesse :
Le moteur ou la broche hydraulique est conçu pour être utilisé dans des applications à entraînement direct, telles que les broches intégrées au moteur.

Le moteur ou la broche est spécifiquement conçu pour la coupe à grande vitesse, ce qui indique qu'il est capable de fonctionner à des vitesses élevées tout en conservant ses performances et sa fiabilité.

Notre production:

UNcylindre et piston hydrauliquessont des composants clés des systèmes hydrauliques, qui sont largement utilisés dans diverses industries pour générer et contrôler le mouvement mécanique. Voici une description de chaque composant :

Vérin hydraulique :

Un vérin hydraulique est un actionneur mécanique qui convertit l’énergie hydraulique en force mécanique linéaire et en mouvement.
Il se compose généralement d'un corps cylindrique, d'un piston, d'une tige de piston, de joints et d'embouts.
Le corps du cylindre est le corps principal du cylindre, qui abrite le piston et permet au fluide d'agir sur un côté du piston.
Des embouts sont montés aux deux extrémités du corps du cylindre pour fournir un support et un confinement au piston et aux joints.
Les joints sont utilisés pour empêcher les fuites de liquide hydraulique et maintenir la pression dans le cylindre.
Les vérins hydrauliques sont disponibles en différents types, notamment les vérins à simple effet, à double effet, télescopiques et à plusieurs étages, chacun répondant à des objectifs différents en fonction des exigences de l'application.
Piston:

Le piston est un composant cylindrique qui se déplace d'avant en arrière à l'intérieur du cylindre.
Il est généralement équipé de joints pour assurer un ajustement serré contre la paroi du cylindre, empêchant ainsi les fuites de liquide hydraulique.
Le piston divise le cylindre en deux chambres : le côté tige (également appelé côté aveugle) et le côté opposé (également appelé côté capuchon).
Lorsque le fluide hydraulique est pressurisé et introduit dans un côté du cylindre, il pousse le piston, générant un mouvement linéaire dans la direction de la force appliquée.

Dans les vérins à double effet, la pression hydraulique peut être appliquée alternativement de chaque côté du piston, permettant un mouvement bidirectionnel.
Ensemble, le vérin hydraulique et le piston constituent la base des systèmes hydrauliques, permettant un contrôle précis et une transmission efficace de la puissance mécanique dans diverses applications industrielles, telles que les équipements de construction, les machines de fabrication, les machines agricoles, etc.

Notions de base sur les vérins hydrauliques

Un vérin hydraulique est un actionneur mécanique qui convertit l'énergie hydraulique en mouvement linéaire et en force. Il est largement utilisé dans diverses industries, notamment la construction, la fabrication et l'automobile, en raison de son efficacité à produire une force linéaire puissante. Voici les principes de base des vérins hydrauliques :

Composants d'un vérin hydraulique

1. Cylindre Barillet:

   • Le corps cylindrique qui abrite le piston et le fluide hydraulique.
   • Il contient des ports permettant l'entrée et la sortie du fluide hydraulique.

2. Piston:

   • Un composant mobile à l'intérieur du canon qui divise le cylindre en deux chambres : le côté tige et le côté capuchon.
   • Le piston est doté de joints pour empêcher les fuites de liquide entre les deux chambres.

3. Tige de piston:

   • Une tige attachée au piston qui s'étend hors du corps du cylindre.
   • Transmet la force générée au mécanisme externe.

4. Embout de tige et embout de capuchon :

   • L'extrémité de la tige est l'endroit où la tige du piston sort du cylindre.
   • L'extrémité du capuchon est le côté opposé de l'extrémité de la tige.

5. Embouts :

   • Bouchons aux deux extrémités du corps du cylindre, fixant l'ensemble piston et tige de piston.
   • Ils contiennent des joints pour éviter les fuites de liquide.

6. Joints et garnitures :

   • Composants utilisés pour empêcher les fuites de liquide hydraulique et maintenir la pression dans le cylindre.
   • Situés à divers endroits, notamment autour du piston, de la tige de piston et des embouts.

7. Ports:

   • Ouvertures dans le corps du cylindre pour l'entrée et la sortie du fluide hydraulique.
   • En règle générale, il y a deux orifices : un pour l'entrée du fluide et un autre pour sa sortie.

Types de vérins hydrauliques

1. Vérin à simple effet :

   • Le fluide hydraulique agit sur un seul côté du piston.
   • Le piston se déplace dans une direction et une force externe (par exemple, un ressort) le ramène à sa position d'origine.

2. Vérin à double effet :

   • Le fluide hydraulique agit sur les deux côtés du piston, lui permettant de se déplacer dans les deux sens.
   • Plus polyvalent et couramment utilisé dans diverses applications.

3. Vérin télescopique :

   • Il est constitué de plusieurs tiges tubulaires imbriquées qui s'étendent séquentiellement.
   • Fournit une longue course dans une longueur rétractée compacte.

4. Vérin à tirants :

   • Utilise des tirants pour maintenir les embouts en place.
   • Courants dans les applications industrielles en raison de leur facilité d’entretien et de réparation.

5. Cylindre soudé :

   • Le corps du cylindre est soudé aux embouts, offrant une conception compacte et robuste.
   • Courant dans les équipements mobiles et les applications lourdes.

Principe de fonctionnement

1. Entrée de fluide hydraulique :

   • Le liquide hydraulique est pompé dans le cylindre par l’orifice d’admission.

2. Mouvement du piston :

   • La pression du fluide hydraulique force le piston à se déplacer à l'intérieur du canon.
   • Dans un vérin à double effet, le fluide peut pénétrer de chaque côté du piston pour le pousser dans les deux sens.

3. Transmission de force :

   • La tige de piston transmet la force générée au mécanisme externe.
   • Le mouvement et la force peuvent être contrôlés avec précision en régulant le débit et la pression du fluide hydraulique.

4. Débit de fluide :

   • Le fluide hydraulique sort du cylindre par l'orifice de sortie lorsque le piston se déplace.

Applications

1. Équipement de construction :

   • Les excavatrices, les chargeuses et les grues utilisent des vérins hydrauliques pour soulever, creuser et déplacer des charges lourdes.

2. Machines de fabrication :

   • Les presses, les machines de moulage par injection et les bras robotisés utilisent des vérins hydrauliques pour des mouvements précis et puissants.

3. Industrie automobile :

   • Utilisé dans les crics hydrauliques, les ponts élévateurs et les systèmes de suspension.

4. Machines agricoles :

   • Les tracteurs, moissonneuses et autres équipements s'appuient sur des vérins hydrauliques pour diverses opérations.

Conseils d'entretien

1. Inspection régulière :

   • Vérifiez les fuites, l’usure et les dommages.
   • Inspectez régulièrement les joints, les tiges et les connexions.

2. Propreté:

   • Assurez-vous que le liquide hydraulique est propre et exempt de contaminants.
   • Utilisez des filtres et changez régulièrement le liquide.

3. Lubrification:

   • Lubrification adéquate des pièces mobiles pour réduire l’usure et la friction.

4. Stockage approprié :

   • Stockez les vérins hydrauliques dans un environnement propre et sec pour éviter la corrosion et les dommages.

Comprendre les bases des vérins hydrauliques aide à sélectionner le bon type pour des applications spécifiques et à les entretenir pour des performances et une longévité optimales.

FAQ

Q1 : Nous avons notre propre usine et pouvons fournir le meilleur prix et service.

Q2 : Nous acceptons les produits personnalisés ou non standard.

Q3 : Le MOQ dépend des besoins du client et les commandes d'essai sont les bienvenues avant la production en série.

Q4 : Le délai de livraison est de 7 jours si l'entreprise a du stock, et de 15 à 30 jours ouvrables si nous n'avons pas de stock. Cependant, le délai de livraison dépend également de la quantité et des exigences des produits.

Q5 : Les conditions de paiement de la société sont T/T.

Q6 : La société ne fournit pas d'échantillons.

Quelle est la différence entre un vérin hydraulique et un vérin pneumatique ?

Les vérins hydrauliques et les vérins pneumatiques sont tous deux des types d'actionneurs utilisés pour générer un mouvement linéaire et une force dans les systèmes mécaniques. Cependant, ils diffèrent considérablement en termes de principes de fonctionnement, d'applications et de caractéristiques. Voici une comparaison détaillée :

Moyen d'exploitation

• Vérin hydraulique :

  • Moyen:Utilise du fluide hydraulique (huile ou autres liquides incompressibles).
  • Pression:Fonctionne à des pressions élevées (généralement de 1 000 à 10 000 psi).
  • Compressibilité:Les fluides hydrauliques sont incompressibles, ce qui permet un contrôle précis et un fonctionnement fluide.

• Vérin pneumatique :

  • Moyen:Utilise de l'air comprimé ou du gaz.
  • Pression:Fonctionne à des pressions plus basses (généralement de 80 à 150 psi).
  • Compressibilité:L'air est compressible, ce qui entraîne un contrôle moins précis et un risque de mouvement « élastique ».

Force et vitesse

• Vérin hydraulique :

  • Forcer:Peut générer des forces très élevées en raison de pressions de fonctionnement élevées.
  • Vitesse:Mouvement généralement plus lent en raison de la nature de la dynamique des fluides et de la nécessité d'un contrôle minutieux pour éviter les turbulences des fluides.

• Vérin pneumatique :

  • Forcer:Génère des forces inférieures par rapport aux vérins hydrauliques en raison de pressions de fonctionnement plus faibles.
  • Vitesse:Mouvement généralement plus rapide en raison de la réponse rapide du flux d'air et d'une résistance moindre par rapport aux liquides.

Taille et densité de puissance

• Vérin hydraulique :

  • Taille:Peut être plus compact pour la même quantité de force de sortie en raison de la pression élevée.
  • Densité de puissance :Densité de puissance élevée, adaptée aux applications nécessitant une grande force dans un encombrement réduit.

• Vérin pneumatique :

  • Taille:Généralement plus grand pour la même force de sortie en raison d'une pression plus faible.
  • Densité de puissance :Densité de puissance inférieure par rapport aux systèmes hydrauliques.

Contrôle et précision

• Vérin hydraulique :

  • Contrôle:Offre un contrôle précis et un fonctionnement fluide, adapté aux applications nécessitant des réglages fins et des transitions en douceur.
  • Retour:Souvent intégré avec des capteurs de position et de retour de force.

• Vérin pneumatique :

  • Contrôle:Moins précis en raison de la compressibilité de l'air, mais peut toujours être contrôlé efficacement avec des vannes et des capteurs appropriés.
  • Retour:Il peut être équipé de capteurs, mais atteindre le même niveau de précision que l'hydraulique est plus difficile.

Maintenance et sécurité

• Vérin hydraulique :

  • Entretien:Nécessite un entretien régulier pour vérifier les fuites, maintenir la qualité du fluide et garantir l’intégrité du système.
  • Sécurité:Les fluides à haute pression peuvent être dangereux ; les fuites peuvent entraîner des problèmes environnementaux et de sécurité.

• Vérin pneumatique :

  • Entretien:Nécessite généralement moins d'entretien que les systèmes hydrauliques. Les fuites sont faciles à gérer car l'air n'est pas dangereux.
  • Sécurité:Plus sûr grâce à l’utilisation d’air ; cependant, la surpression peut toujours présenter des risques.

Applications

• Vérin hydraulique :

  • Applications :Applications lourdes telles que les machines de construction, les presses industrielles, les systèmes automobiles et toute application nécessitant une force élevée et un contrôle précis.
  • Exemples :Excavateurs, presses hydrauliques, systèmes de trains d'atterrissage d'avions.

• Vérin pneumatique :

  • Applications :Applications légères à moyennes où la vitesse est plus importante que la force. Courant dans l'automatisation, la fabrication, l'emballage et la manutention.
  • Exemples :Lignes d'assemblage, bras robotisés, machines d'emballage, outils pneumatiques.

Coût et installation

• Vérin hydraulique :

  • Coût:Coût initial généralement plus élevé en raison de la complexité du système hydraulique et des composants.
  • Installation:Installation plus complexe nécessitant des pompes, des réservoirs et des conduites de fluide.

• Vérin pneumatique :

  • Coût:Coût initial généralement inférieur et conception du système plus simple.
  • Installation:Plus facile et plus rapide à installer, ne nécessitant qu'un compresseur et des conduites d'air.

Résumé

• Vérins hydrauliquessont adaptés aux applications nécessitant une force élevée et un contrôle précis, même s'ils nécessitent plus d'entretien et ont des coûts d'exploitation plus élevés.
• Vérins pneumatiquessont idéales pour les applications où la rapidité et la simplicité sont plus importantes, offrant une solution plus sûre et plus facile à entretenir à moindre coût.

Le choix entre les vérins hydrauliques et pneumatiques dépend des exigences spécifiques de l'application, notamment de la force, de la vitesse, de la précision et des considérations environnementales nécessaires.
