Le bloc isolant renvoient les voies de guidage en plastique de mouvement linéaire avec le type méthode de cannelure de taille de retour

Description du produit:

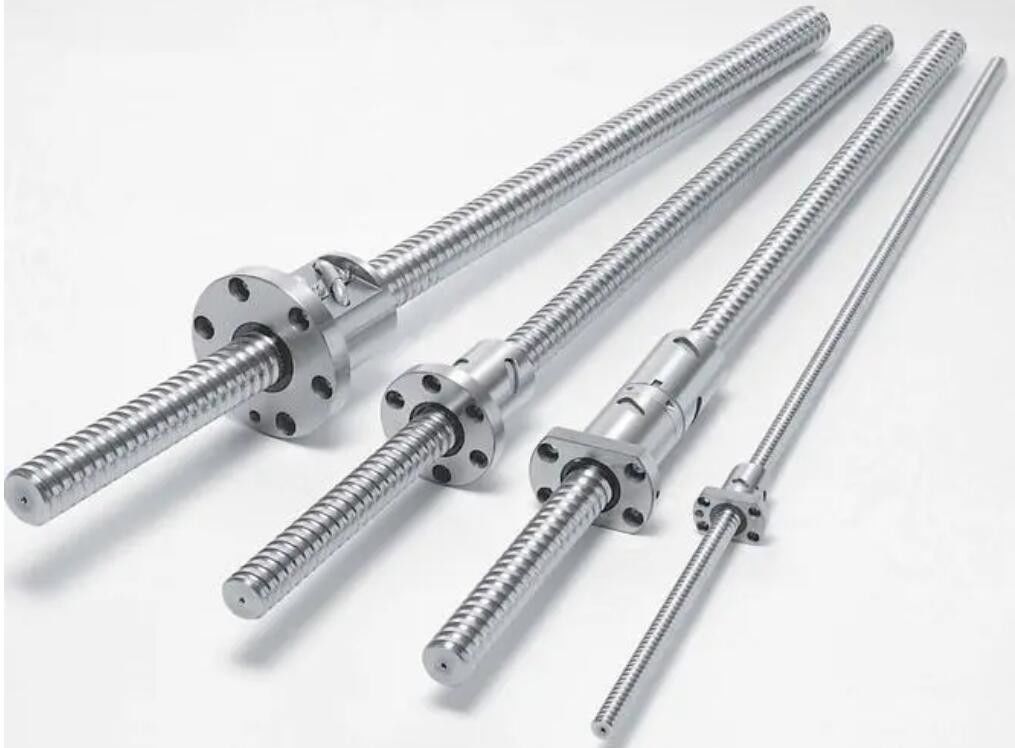

La vis à billes est un composant de transmission couramment utilisé dans les outils et les machines de précision.Sa fonction principale est de convertir le mouvement de rotation en mouvement linéaire ou le couple en force axiale répétée, tout en possédant également les caractéristiques de haute précision, de réversibilité et d'efficacité.En raison de leur faible résistance au frottement, les vis à billes sont largement utilisées dans divers équipements industriels et instruments de précision.

Les roulements sont un élément important des équipements mécaniques contemporains.Sa fonction principale est de soutenir le corps mécanique en rotation, de réduire le coefficient de frottement lors de son mouvement et d'assurer sa précision de rotation.La vis à billes est généralement équipée d'un roulement d'appui spécial pour la vis, avec un angle de contact de 60°.Ce roulement a une grande capacité portante, une faible vitesse et une grande précision.Généralement, les roulements doivent être appariés lors de l'installation.La méthode d'appariement spécifique doit être déterminée en fonction de l'utilisation de la machine-outil, et les deux extrémités de la vis à billes sont reliées par des roulements et des sièges de roulement, puis reliées par des sièges de roulement et des équipements.L'écrou à vis est relié au siège de l'écrou par des brides, des clavettes ou des filetages.Après avoir installé les roulements aux deux extrémités de la tige filetée, fixez les roulements avec des circlips ou des écrous de blocage.Lorsque la vis à billes fonctionne, elle produira une force axiale et nécessite des roulements capables de résister à la poussée axiale.

Afin d'améliorer la précision de fonctionnement du système d'alimentation, le mécanisme à vis à billes doit avoir une rigidité de transmission élevée.En plus d'augmenter la rigidité de la vis à billes elle-même, le mécanisme de la vis à billes doit être conçu avec une structure de support suffisamment rigide et doit être installé correctement.Les facteurs qui affectent la rigidité de la structure de support comprennent la rigidité du siège du roulement, la zone de contact entre le siège du roulement et la structure de la machine et la rigidité du roulement.

Vis à billes universelle, l'utilisation de roulements à billes à contact oblique suffit.Installer les roulements "face à face" sur les deux extrémités d'arbre de support de la vis à billes.S'il s'agit d'une tige filetée spécialisée pour un équipement spécial et si le manuel d'installation de l'équipement nécessite l'utilisation de roulements spécialisés, assemblez-le conformément aux instructions pertinentes.

Dans la capacité portante de la vis à billes, des charges radiales et axiales existent simultanément, et il convient de prendre en compte le choix des roulements.Les roulements couramment utilisés qui peuvent résister simultanément à la charge comprennent les roulements à contact oblique et les roulements à rouleaux coniques.Le premier se concentre sur les champs secs à charge légère et à grande vitesse, tandis que le second se concentre sur les situations de charge lourde et à faible vitesse.Il est à noter que les deux types de roulements ci-dessus sont généralement utilisés par paires et installés l'un par rapport à l'autre (face à face ou dos à dos), ce qui peut limiter le mouvement axial de la tige filetée.

Instructions d'installation pour les roulements à vis à billes : à l'aide du manchon d'installation, le diamètre du manchon est le même que celui de la bague intérieure du roulement, et le matériau peut être un manchon en aluminium ou en cuivre pour enfoncer la bague intérieure. Si la tolérance est serrée ou l'ajustement serré est serré, le roulement doit être chauffé.Faites attention à observer l'angle de contact de la flèche ou de l'élément roulant à l'intérieur du roulement dans sa position complète.Généralement, il est combiné dos à dos ou face à face, et enfin vissé le contre-écrou.Les détecteurs rétroréflecteurs sont généralement utilisés pour positionner les roulements.

Caractéristiques:

La vis à billes présente de nombreuses excellentes caractéristiques.Il a une efficacité élevée avec plus de 90 % d’équipement de test et un processus d’inspection de qualité.En raison de la qualité de surface supérieure et de la taille stricte de la balle, elle présente une faible élévation de température.Avec une faible élévation de température et des mesures telles que le pré-serrage et l'élimination du jeu, il atteint une haute précision.Une vitesse élevée peut être atteinte, car elle permet à la machine de fonctionner de manière fiable à plus de 60 M/min et la tige de vis et l'écrou sont traités avec d'excellents matériaux.Il n'y a pas de friction visqueuse entre la vis et l'écrou, ce qui garantit le maintien de la précision de réinitialisation.Un dispositif spécial de prévention de la poussière est conçu à l'extrémité de l'écrou et nécessite un entretien général.Grâce à un contrôle strict du matériau et de la dureté de surface HRC62 de la vis (acier à haute teneur en carbone) et de l'écrou (acier allié), la vis à billes a une longue durée de vie.

Paramètres techniques:

Applications:

L'utilisation de vis à billes est largement utilisée dans de nombreuses industries :

Machines industrielles : centre d'usinage CNC, tour CNC, lit CNC, machine de découpe de fil CIC, perceuse CNC, fraiseuse à portique, équipement de traitement laser, machine de marquage, machine de gravure CNC, machine de conditionnement IC de machine à dessiner, machine d'usinage par décharge CIC, meulage CWC machine, machines à verre, machines textiles, machines à bois, machines d'impression et d'emballage, machines pétrolières, machines métallurgiques, machines à tabac.

Machines électroniques : bras robotique, machines d’essai, équipement de mesure, plate-forme XY, équipement médical, équipement d’automatisation d’usine.

Machines de transmission : équipements de traitement thermique des métaux, équipements de réaction nucléaire, actionneurs.

Industrie aérospatiale : actionneur de volets d'avion, actionneur de siège, équipement d'installation aéroportuaire, actionneur d'antenne radio, contrôle de portes et fenêtres, contrôle de lits médicaux, équipement de parking.

Personnalisation :

• Faible bruit et durable :Nos guidages à mouvement linéaire présentent des propriétés silencieuses et durables, vous offrant une solution de mouvement plus silencieuse et durable.
• Longueur:Nos guides peuvent atteindre jusqu'à 10 m de longueur, vous offrant ainsi la taille exacte dont vous avez besoin pour votre application.
• Structure:Nos guides sont composés d'arbres, d'écrous à vis et de roulements à billes, vous offrant une solution de mouvement robuste et fiable.
• Structure à bille à vis :Nos vis à billes, vis à roulement à billes et vis à billes roulées vous offrent des capacités de vitesse élevée et de charges lourdes.
• Diamètre:Nos guides sont disponibles dans des diamètres allant de 12 à 50 mm, vous offrant ainsi la taille exacte dont vous avez besoin pour votre application.

Emballage et expédition :

Les guides de mouvement linéaire sont soigneusement emballés et expédiés avec le matériel d'emballage approprié pour protéger le produit contre les dommages pendant le transport.Tous les articles sont soigneusement inspectés avant d’être emballés et expédiés.

Pour garantir une livraison en toute sécurité, les guides à mouvement linéaire sont enveloppés dans du papier bulle afin de les protéger de tout dommage potentiel encouru pendant le transport.Pour les articles plus volumineux, ils sont également placés dans une boîte en carton et scellés avec du ruban adhésif.

Avant expédition, les guidages à mouvement linéaire sont vérifiés pour déceler tout défaut ou défaut.S'il y en a, ils sont immédiatement remplacés ou réparés avant d'être expédiés.
