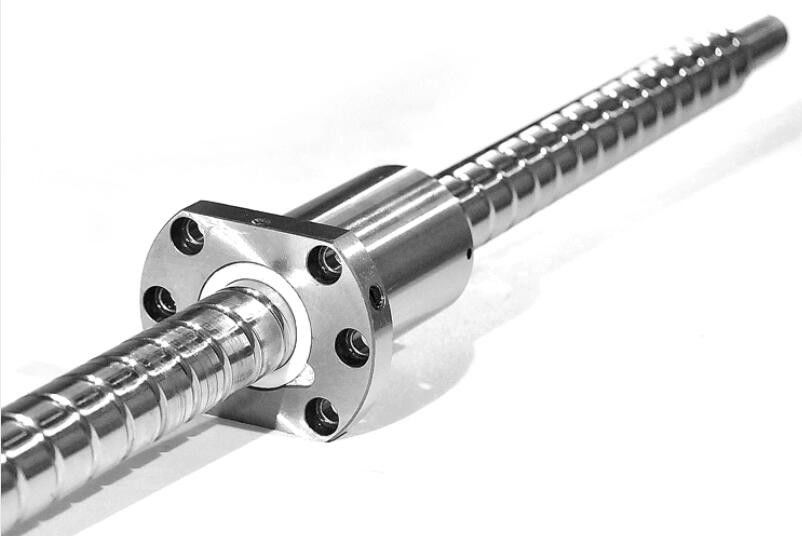

Description du produit:
Afin d'améliorer la précision de fonctionnement du système d'alimentation, le mécanisme à vis à billes doit avoir une rigidité de transmission élevée.En plus d'augmenter la rigidité de la vis à billes elle-même, le mécanisme de la vis à billes doit être conçu avec une structure de support suffisamment rigide et doit être installé correctement.Les facteurs qui affectent la rigidité de la structure de support comprennent la rigidité du siège du roulement, la zone de contact entre le siège du roulement et la structure de la machine et la rigidité du roulement.
La vis à billes est généralement équipée d'un roulement d'appui spécial pour la vis, avec un angle de contact de 60°.Ce roulement a une grande capacité portante, une faible vitesse et une grande précision.Généralement, les roulements doivent être appariés lors de l'installation.La méthode d'appariement spécifique doit être déterminée en fonction de l'utilisation de la machine-outil, et les deux extrémités de la vis à billes sont reliées par des roulements et des sièges de roulement, puis reliées par des sièges de roulement et des équipements.L'écrou à vis est relié au siège de l'écrou par des brides, des clavettes ou des filetages.Après avoir installé les roulements aux deux extrémités de la tige filetée, fixez les roulements avec des circlips ou des écrous de blocage.Lorsque la vis à billes fonctionne, elle produira une force axiale et nécessite des roulements capables de résister à la poussée axiale.
Vis à billes universelle, l'utilisation de roulements à billes à contact oblique suffit.Installer les roulements "face à face" sur les deux extrémités d'arbre de support de la vis à billes.S'il s'agit d'une tige filetée spécialisée pour un équipement spécial et si le manuel d'installation de l'équipement nécessite l'utilisation de roulements spécialisés, assemblez-le conformément aux instructions pertinentes.
Caractéristiques:
Une vis à billes se caractérise par son rendement élevé, sa faible élévation de température, sa haute précision, sa vitesse élevée, sa rigidité élevée, sa réversibilité élevée, son faible entretien et sa longue durée de vie.
L'efficacité du produit est supérieure à 90 %, et sa qualité de surface supérieure et sa taille stricte de balle réduisent la friction entre la balle et la piste.La paire d'entraînement à vis atteint également une précision de positionnement élevée en raison de la faible élévation de température et de l'élimination du pré-serrage et du jeu.
Une conception et une fabrication excellentes permettent à la machine de fonctionner à des vitesses élevées de plus de 60 M/min tout en ayant une forte rigidité, grâce au pré-serrage et à l'élimination du jeu.Il nécessite peu d'entretien, avec un dispositif spécial de prévention de la poussière à l'extrémité de l'écrou et un soin général pendant le fonctionnement.
La longue durée de vie est due au fait que les matériaux de la tige de vis et de l'écrou sont traités avec des matériaux spéciaux, ainsi qu'à une dureté de surface de HRC62 de la vis (acier à haute teneur en carbone) et de l'écrou (acier allié).
Paramètres techniques:
| Paramètres |
Détails |
| Méthode de travail |
Rotation pendant un mouvement axial |
| Capacité de charge statique |
595 tonnes |
| Méthode de retour |
Type de bloc d'extrémité et de rainure de taille |
| Type de rainure de taille |
Métal, adapté aux charges lourdes |
| Diamètre du trou d'installation |
11-17,5 mm |
| Longueur |
Max.10m |
| Diamètre |
12--50mm |
| Capacité de charge dynamique |
126 tonnes |
| Retour du bloc de fin |
Plastique, adapté à la haute vitesse |
| Structure |
Arbre, écrou à vis et roulement à billes |
| Vis à roulement à billes |
Oui |
| Arbre à vis à billes avec écrou à bride |
Oui |
| Vis à mouvement linéaire |
Oui |
Applications:
Les vis à billes sont largement utilisées dans une variété de machines industrielles, électroniques et de transmission.Les machines couramment utilisées comprennent :
- Machines industrielles : centre d'usinage CNC, tour CNC, lit CNC, machine de découpe de fil CIC, perceuse CNC, fraiseuse à portique, équipement de traitement laser, machine de marquage, machine de gravure CNC, machine de conditionnement IC de machine à dessiner, machine d'usinage par décharge CIC, meulage CWC machine, machines à verre, machines textiles, machines à bois, machines d'impression et d'emballage, machines pétrolières, machines métallurgiques, machines à tabac.
- Machines électroniques : bras robotique, machines d’essai, équipement de mesure, plate-forme XY, équipement médical, équipement d’automatisation d’usine.
- Machines de transmission : Équipements de traitement thermique des métaux, équipements de réaction nucléaire, actionneurs.
- Industrie aérospatiale : actionneur de volet d'avion, actionneur de siège, équipement d'installation aéroportuaire, actionneur d'antenne radio, commande de portes et fenêtres, commande de lit médical, équipement de parking, actionneur de machine-outil.
Les vis à billes sont un composant électronique nécessaire dans diverses machines en raison de leur haute précision et de leur fonctionnement efficace.Ils sont devenus un élément indispensable de la production mécatronique.
Personnalisation :
Guides de mouvement linéaire
- Structures : arbre, écrou à vis et roulement à billes
- Structure à billes à vis : haute vitesse et charge lourde
- Rigidité : 1314N/um - 4956N/um
- Retour du bloc d'extrémité : plastique, adapté à la haute vitesse
- Capacité de charge statique : 595 tonnes
- Mots clés : arbre de vis à billes avec écrou à bride, vis à roulement à billes, vitesse élevée et charge lourde, rigidité, retour du bloc d'extrémité, capacité de charge statique
Emballage et expédition :
Emballage et expédition des guides de mouvement linéaire :
Les guides de mouvement linéaire doivent être emballés en toute sécurité pour l'expédition.Tous les composants doivent être protégés et bien sécurisés dans leur emballage d'origine ou dans une boîte sécurisée.Le colis doit être étiqueté avec un autocollant « Fragile » et être accompagné des documents d'expédition appropriés.
Pour les expéditions internationales, le colis doit être marqué avec les étiquettes et documents douaniers corrects.Un numéro de suivi doit être fourni pour garantir que le colis peut être suivi pendant le transport.
