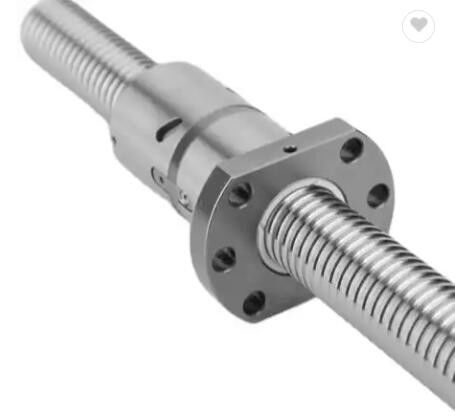

Description du produit:
La vis à billes est un composant de transmission couramment utilisé dans les outils et les machines de précision.Sa fonction principale est de convertir le mouvement de rotation en mouvement linéaire ou le couple en force axiale répétée, tout en possédant également les caractéristiques de haute précision, de réversibilité et d'efficacité.En raison de leur faible résistance au frottement, les vis à billes sont largement utilisées dans divers équipements industriels et instruments de précision.
Les roulements sont un élément important des équipements mécaniques contemporains.Sa fonction principale est de soutenir le corps mécanique en rotation, de réduire le coefficient de frottement lors de son mouvement et d'assurer sa précision de rotation.La vis à billes est généralement équipée d'un roulement d'appui spécial pour la vis, avec un angle de contact de 60°.
Ce roulement a une grande capacité portante, une faible vitesse et une grande précision.Généralement, les roulements doivent être appariés lors de l'installation.La méthode d'appariement spécifique doit être déterminée en fonction de l'utilisation de la machine-outil, et les deux extrémités de la vis à billes sont reliées par des roulements et des sièges de roulement, puis reliées par des sièges de roulement et des équipements.L'écrou à vis est relié au siège de l'écrou par des brides, des clavettes ou des filetages.Après avoir installé les roulements aux deux extrémités de la tige filetée, fixez les roulements avec des circlips ou des écrous de blocage.Lorsque la vis à billes fonctionne, elle produira une force axiale et nécessite des roulements capables de résister à la poussée axiale.
Caractéristiques:
La vis à billes possède de nombreuses caractéristiques précieuses qui en font un excellent choix pour une gamme d'applications.
--Plus particulièrement, son efficacité est supérieure à 90 % en raison de son équipement de test et de son processus d'inspection de qualité.Il présente également une faible élévation de température grâce à sa piste de billes de haute qualité et à sa production précise.
--De plus, sa précision est très élevée en raison de l'augmentation de la température et des mesures telles que le pré-serrage et l'élimination du jeu.
--De plus, sa vitesse est impressionnante car il peut fonctionner de manière fiable à une vitesse supérieure à 60 M/min.De plus, sa rigidité est élevée grâce aux excellents matériaux utilisés pour la tige de vis et l'écrou ainsi qu'au pré-serrage et à l'élimination du jeu.
--De plus, sa réversibilité est élevée en raison de l'absence de frottement visqueux entre la vis et l'écrou.De plus, il nécessite peu d'entretien grâce à son dispositif spécial anti-poussière à l'extrémité de l'écrou et à un entretien général pendant le fonctionnement.
--Enfin, il a une longue durée de vie grâce à ses matériaux, à son indice de dureté de surface de HRC62 et à la production de haute qualité de la vis et de l'écrou.
Paramètres techniques:
| Paramètres |
Détails |
| Structure de boule à vis |
Haute vitesse et charge lourde |
| Méthode de retour |
Type de bloc d'extrémité et de rainure de taille |
| Retour du bloc de fin |
Plastique, adapté à la haute vitesse |
| Capacité de charge dynamique |
126 tonnes |
| Structure |
Arbre, écrou à vis et roulement à billes |
| Capacité de charge statique |
595 tonnes |
| Fonctionnalité |
Faible bruit et durable |
| Diamètre du trou d'installation |
11-17,5 mm |
| Rigidité |
1314N/um--4956N/um |
| Longueur |
Max.10m |
| Arbre à vis à billes avec écrou |
Vis à billes roulées |
| Retour de rainure à la taille |
Arbre à vis à billes avec écrou |
Applications:
La vis à billes est un mécanisme de transmission couramment utilisé dans de nombreuses machines et équipements industriels et électroniques.Il est particulièrement adapté aux exigences de haute précision.Ses applications incluent :
- Machines industrielles telles que centre d'usinage CNC, tour CNC, lit CNC, machine de découpe de fil CIC, perceuse CNC, fraiseuse à portique, équipement de traitement laser, machine de marquage, machine de gravure CNC, machine de dessin, machine d'emballage IC, machine d'usinage par décharge CIC, CWC rectifieuse, machines à verre, machines textiles, machines à bois, machines d'impression et d'emballage, machines pétrolières, machines métallurgiques et machines à tabac.
- Machines électroniques telles que bras robotique, machines de test, équipements de mesure, plate-forme XY, équipements médicaux et équipements d'automatisation d'usine.
- Machines de transmission telles que les équipements de traitement thermique des métaux, les équipements de réaction nucléaire et les actionneurs.
- Industries aérospatiales telles que les actionneurs de volets d’avion, les actionneurs de sièges et les équipements d’installation aéroportuaire.
- D'autres domaines tels que l'actionneur d'antenne radio, le contrôle des portes et fenêtres, le contrôle des lits médicaux, l'équipement de parking et le dispositif de sécurité Fail Zero.
Personnalisation :
Guides de mouvement linéaire personnalisés
Nos guides de mouvement linéaire personnalisés sont conçus avec précision et exactitude pour une capacité de charge élevée.Nos vis à roulement à billes, vis à billes roulées et arbre de vis à billes avec écrou à bride sont conçus pour une grande précision et une vitesse élevée.Avec une capacité de charge statique allant jusqu'à 595 tonnes, nos rails ont un diamètre de 12 à 50 mm et un retour d'embout en plastique pour une vitesse élevée.
Emballage et expédition :
Emballage et expédition des guides de mouvement linéaire
Les guides de mouvement linéaire sont un produit délicat et doivent être emballés correctement pour un transport en toute sécurité.Il est important de protéger le produit contre les dommages pendant le transport afin de garantir qu'il arrive à destination dans le même état qu'au moment de son expédition.
Procédure d'emballage :
- Assurez-vous que toutes les pièces du produit sont emballées séparément et en toute sécurité.
- Prévoir un rembourrage adéquat pour protéger le produit pendant le transport.
- Enfermez le produit dans une boîte solide et durable.
- Scellez solidement la boîte avec du ruban adhésif.
- Étiquetez la boîte avec l'adresse d'expédition et les coordonnées.
Procédure d'expédition :
- Sélectionnez une méthode d'expédition appropriée en fonction de la taille et du poids du colis.
- Fournissez les coordonnées complètes de l’expéditeur et du destinataire.
- Incluez un numéro de suivi pour l’envoi si possible.
- Assurez-vous que le colis est assuré pour sa pleine valeur.
- Faites un suivi auprès du transporteur pour confirmer la livraison.
