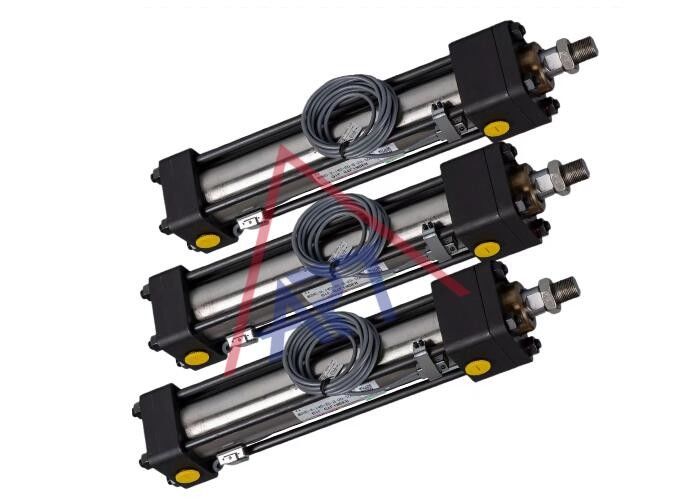

Cylindre hydraulique de détection inductif de tirants avec la détection de position précise et fiable

Définition:

1Un cylindre hydraulique à induction magnétique utilise un capteur de proximité qui détecte les signaux par détection magnétique.

2Le capteur de proximité est situé sur la surface du tube de cylindre et détecte un signal d'un aimant intégré au piston.

3La position du signal du capteur de proximité est déterminée par la position du capteur de proximité sur le tube de cylindre.

4Cela facilite la mise en place et l'alignement du capteur, ce qui permet d'économiser du temps lors des processus de conception et d'assemblage.

5.Les dimensions extérieures des cylindres inductifs MGHC sont les mêmes que celles des cylindres à tiges HC, ce qui les rend interchangeables dans certaines applications.Cela permet de remplacer facilement ou de mettre à niveau les bouteilles existantes sans modifier l'équipement correspondant..

Dans l'ensemble, l'utilisation d'un cylindre hydraulique à induction magnétique avec un capteur de proximité fournit une détection de position précise et fiable, ce qui est essentiel dans de nombreuses applications industrielles.

De quoi sont faits les cylindres hydrauliques?

Les cylindres hydrauliques sont généralement construits à partir de matériaux durables pour résister aux forces et aux pressions qu'ils rencontrent.

1. Baril de cylindre: Cette pièce est souvent faite de tubes en acier sans couture, ce qui lui confère résistance et résistance à l'usure.

2. Piston:Les pistons sont généralement fabriqués en acier, en aluminium ou en fonte.

3. Rameau de piston: À l'instar du canon du cylindre, les tiges de piston sont généralement en acier à haute résistance pour gérer les forces de traction pendant le fonctionnement.

4. Des joints: Les bouteilles hydrauliques sont équipées de différents joints pour empêcher les fuites de liquide hydraulique.

5. Couvercles de fin et composants de montage: Ces pièces peuvent être faites de métaux tels que l'acier ou l'aluminium, fournissant un support structurel et permettant la fixation du cylindre à d'autres composants.

Le choix des matériaux dépend de facteurs tels que l'application, les exigences de charge et les conditions environnementales.et compatibilité avec l'environnement de fonctionnement.

Dimensions extérieures:

MGHCA-SD double action, de base	MGHCA-SD à double barre, de base
avec bas (MGHCAH)	avec résistance à la chaleur/à l'érosion ((MGHCAJ)
spécifier le matériel nécessaire lors de la commande 1) N:NBR 2)V::≤ 200°C	Température: 80°C≤200°C. les dimensions sont les mêmes que celles du type de base

Formulaire de commande

MGHC-Une- Je ne sais pas.70- Je ne sais pas.H est- Je ne sais pas.FA- Je ne sais pas.C- Je ne sais pas.80X100- Je ne sais pas.B. Pour- Je ne sais pas.Y- Je ne sais pas.25 mm- Je ne sais pas.1- Je ne sais pas.Tn- Je ne sais pas.Une- Je ne sais pas.B. Pour- Je ne sais pas.1

1 2 3 4 5 6 7 8 9 10 11

Réglage de proximité

Utilisation de parenthèses Utilisation de bande

■Tandis que le piston avance, une position doit être activée, la distance entre A et

B est appelée "zone de détection active".

■Tandis que le piston se déplace vers l'arrière de la position A à la position C, la détection est toujours "allumée", la distance

entre A et C s'appelle "détection de la différence".

Longueur du coussin

	Pour les pièces détachées:	L	Je...
	32 à 63	20	10
	80 à 160	25	15
	180 à 224	30	27
	250	35	32

• Si le mouvement d'une bouteille chargée est supérieur à 500 mm/s,
• Si la vitesse de déplacement est supérieure à 750 mm/sec,il convient d'utiliser des vannes de réduction de vitesse externes

La requêtenon seulement pour la production de machines-outils mécaniques et d'équipements de traitement des métaux, mais peut également être largement utilisé dans les actionneurs en acier, le contrôle des centrales nucléaires, les ascenseurs de passagers, etc.

Le type	Le symbole	Le dessin	Avec Bellow	Résistance à la chaleur	Pour les pièces détachées:
					32,40,50,63,80,100, 125,150,180,200,224, 250
Deux rôles	HCA		HCA-H	HCA-J
Bande double	HCC		HCC-H	HCC-J
Barres doubles avec alignement	HCD		HCD-H	HCD-J
